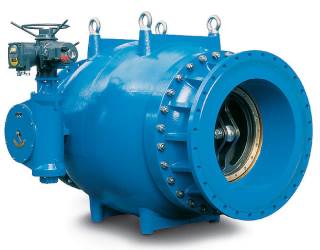

活塞式流量調節閥不同于僅用于管道切斷的蝶閥和閘閥，它是能夠滿足各種特殊調節要求的閥門。其調節功能是通過閥腔內類似活塞式氣缸的軸向運動來實現的，其行程與管內水流方向一致。水流從軸向弧形進入殼體，活塞閥內流道為軸對稱，流體流動時不會產生紊流。

　　流道面積的變化是通過活塞沿管道軸向直線運動來實現的。無論活塞的位置如何，閥腔內的水流截面都是環形的，并在出口處向軸線收縮，以達到好的抗氣蝕效果，從而避免了閥體和管道因節流而可能產生的損壞。

　　閥體整體設計，流量大，開度與流量呈線性關系，可有效避免氣蝕和振動。內殼與外殼采用流線型導向肋連接，不銹鋼活塞可靠導向滑動，防止傾斜或操作不良。內殼的上游端面為球形，因此水流形成一個漸進的過程。

　　活塞由安裝在殼體中的曲柄連桿操作，采用金屬對金屬和金屬對橡膠雙重密封，實現雙向氣泡水平密封。因此，密封系統使用壽命長，密封性好。

　　由于活塞式流量調節閥的特殊結構，根據不同的運行工況，閥門的水流特性可以通過閥門下游出口的出口部分的型式來調節(出口部分可以更換)，從而滿足不同工況的要求，達到好的流量調節效果。
